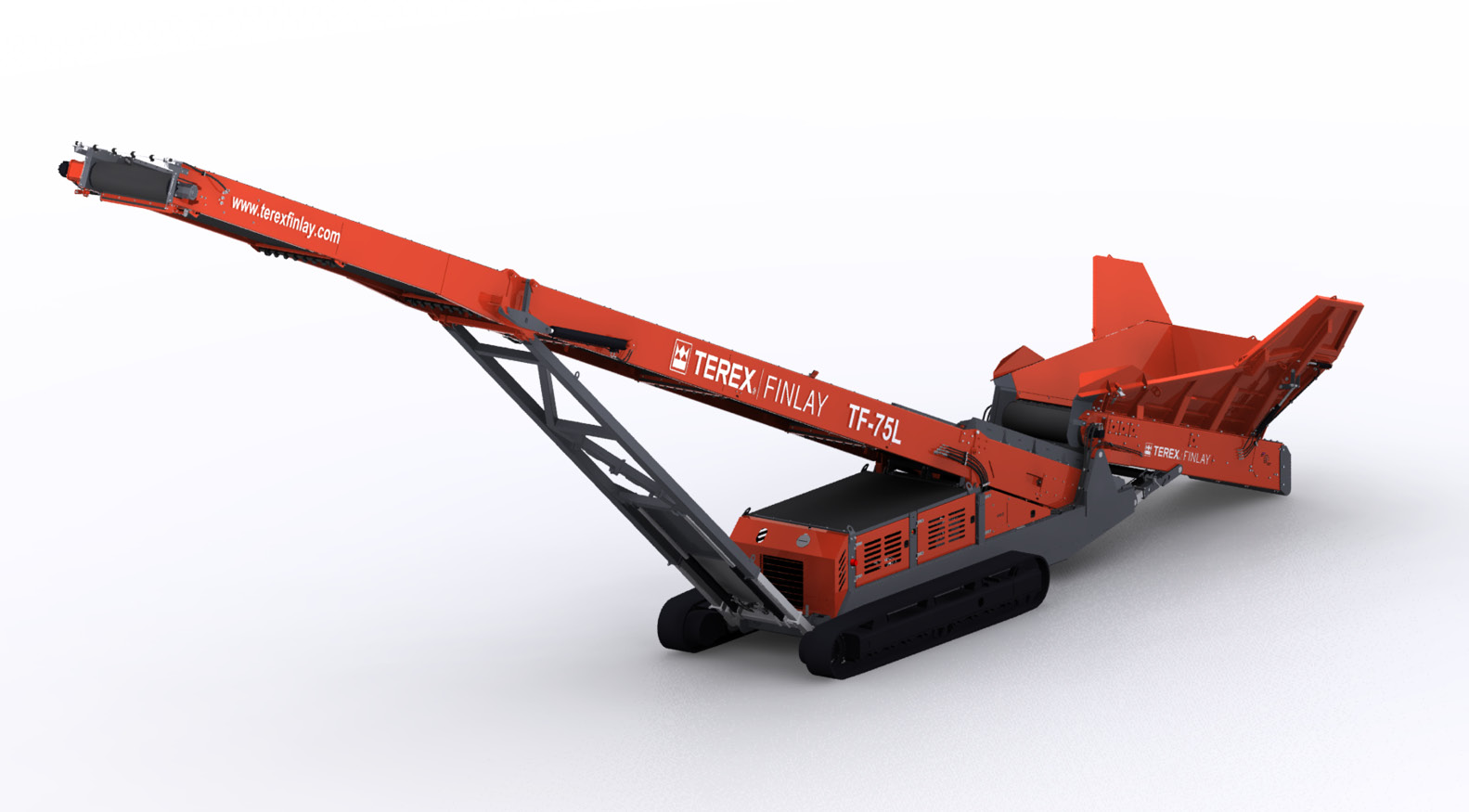

TF-75L

Low-Level-Aufgeber

Der TF-75L Low-Level-Aufgeber von Terex® Finlay ist auf maximale Produktivität und Effizienzsteigerung ausgelegt. Er senkt die Betriebskosten für verschiedenste Anwendungen und Arten von Aufgabematerial.

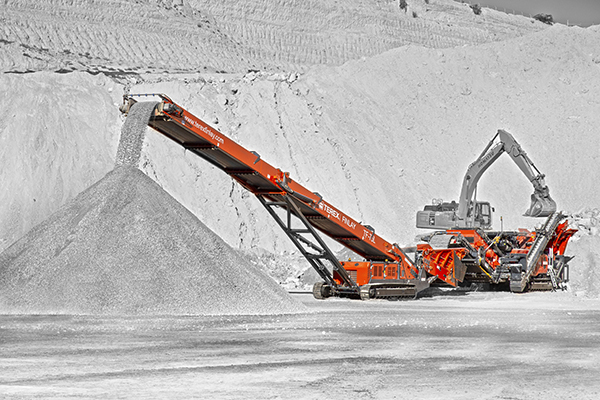

Der 7 m3 (9,2 yd3) große Trichter mit einer Aufgabehöhe von 1900 mm (6’ 3”) und einer Aufgabebreite von 3500 mm (11’ 5”) ermöglicht im Gegensatz zu standardmäßigen High-Level-Aufgebern eine Beschickung auf niedriger Höhe direkt von Baggerladern, Greiferkränen und Radladern aus. Zur erhöhten Sicherheit und beschleunigten Aufstellung auf der Baustelle ist der Trichter serienmäßig mit hydraulisch klappbaren Seitenwänden ausgestattet.

Dank des Raupenfahrwerks und der Möglichkeit zur Beschickung mit Material von allen drei Seiten ist der TF-75L mühelos sowohl in statische als auch in mobile Brech- und Siebanwendungen mit offenen oder geschlossenem Kreislauf integrierbar.

In Brech- und Siebanwendungen ist die Anlage für eine dosierte oder kontrollierte Materialaufgabe einsetzbar. Die Anlage eignet sich außerdem für die Beschickung von Zusatzausrüstung, die Anbindung an zusätzliche Förderer für den Materialtransport und das direkte Beladen/Entladen von Schiffen, LKW und Eisenbahnwaggons.

Für verbesserte Mobilität vor Ort ist die Anlage mit einem mittig montierten Orbital-Drehkranz erhältlich, der eine Drehung von 360° und das Bewegen des Aufgabetrichters ermöglicht.

Merkmale:

  • Zu den integrierten Sicherheitsmaßnahmen zählen die hydraulisch einstellbare Aufgabehöhe des Trichters und das bolzenlos montierbare Hauptband.
  • Die hydraulische Steuerung mit variabler Geschwindigkeit des Aufgebers gewährleistet einen effizienten Transfer vom Trichter zum Hauptaustragsband.
  • Die Anlage ist mit Hybridtechnologie erhältlich, bestehend zum einen aus integrierten Elektromotoren, mit denen sich die Anlage flexibel über eine externe Energieversorgung betreiben lässt, und zum anderen aus einem integrierten Standardmotor.
  • Das mit einem 22,5 m (73’ 10”) langen Austragsband ausgestattete Gerät befördert bis zu 600 Tonnen  (661 US-Tonnen) Material pro Stunde.
  • Maximale Haldenkapazität bei einem Schüttwinkel von 37°: 2776 Tonnen (3060 US-Tonnen)
HYBRID TECHNOLOGY
<strong>Conveyor:
Stockpile capacity:
<strong>Hopper / feeder:
Safety features:

Specification Value
Förderlänge 75' / 22.6m
Bandbreite 48" / 1.2m
Max. Abwurfhöhe 32’ 2” @ 24° / 9.8m @ 24°
Transportmaße
Durchsatzleistung
