684 3 PIANI IBRIDO
Vagli Inclinati
Il modello Terex® Finlay 684 è una macchina compatta e facilmente trasportabile che offre agli operatori la massima rapidità di configurazione e installazione.
Il nuovo vaglio del Finlay 684 è dotato di tre ampi piani inclinati da 4,3 m x 1,7 m (14’ x 5’7”) che offrono una superficie di vagliatura di ben 236 ft2, per garantire una capacità elevata e una vagliatura efficiente.
Il tensionamento rapido con sistema a cunei, le comode aperture di accesso e il tensionamento idraulico sul piano inferiore garantiscono tempi minimi di sostituzione delle reti.
Tutti e quattro i nastri di scarico sono regolabili e a ripiegamento idraulico per il trasporto. Il quarto nastro del sopravaglio maggiore può operare a diverse inclinazioni per scaricare accuratamente i materiali per il ricircolo o lo stoccaggio.
CARATTERISTICHE :
- Configurazione a tre piani da 4,3 m x 1,7 m (14’ x 1’7”) con passerella su tre lati.
- Il quarto nastro (sopravaglio maggiore) può operare a diverse inclinazioni e può scaricare i ma- teriali da 15°- 24° per inviarli ad altri frantoi o allo stoccaggio a terra.
- Il completo sfruttamento dei tre piani da 4,3 m x 1,7 m (14’ x 5’7”) permette capacità di vagliatura elevate anche in caso di selezioni particolarmente fini.
- La combinazione del tensionamento rapido con sistema a cunei, delle comode aperture di ac- cesso e del tensionamento idraulico sul piano inferiore garantisce tempi minimi di allestimento e di sostituzione delle reti.
Galleria video
Terex Finlay I-120 impact crusher & 684 inclined screen
.tmb-768v.jpg?Culture=en&sfvrsn=abf76a73_0)

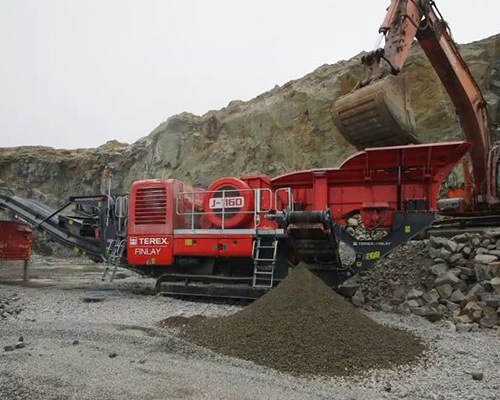

Terex Finlay 684 3-deck inclined screen working with J-1160 jaw crusher
Terex Finlay 684 inclined screen working with J-1160 jaw crusher (Quarry)
Terex Finlay J-1170 jaw crusher and 684 inclined screen (Quarry)
Terex Finlay 684 3-deck inclined screen (set up / tear down sequence)
5e36ef88e2f7428498d31323c331a329.tmb-768v.jpg?Culture=it&sfvrsn=41955a8d_0)
Terex Finlay C-1540 cone crusher, J-1160 jaw crusher and 684 inclined screen (Quarry)
| Specification | Value |
|---|---|
| Potenza netta motore: Tier 3 / Stage IIIA | Caterpillar C4.4 (102hp) / Caterpillar C4.4 77kW |
| Potenza netta motore: Stage IIIA velocità costante | Caterpillar C4.4 (131hp) / Caterpillar C4.4 98.1kW |
| Potenza netta motore: Tier 4F / Stage IV | Caterpillar C4.4 (110hp) / Caterpillar C4.4 82kW |
| N. ammassatrici | 4 / 4 |
| Peso trasporto | 73,800lbs / 33,500kg |
